Motor NXT-C 1/4CV 220V c/ Central 1F NXT

[1]

NXT-C é o automatizador de portões HDL destinado aos portões deslizantes (de correr) com regime máximo (número de aberturas) de 40 ciclos/hora e peso máximo de 700Kg*. Compacto, com motor elétrico de 1/4 HP, fim de curso magnético e fabricado para oferecer a solução ideal para seu portão deslizante. * = peso máximo desde que o portão esteja em perfeito estado de funcionamento e que uma pessoa possa abrir manualmente sem esforço físico.

Abas horizontais

Especificações
Especificações:

Especificações

Modelo
Motor NXT-C 1/4CV 220V c/ Central 1F NXT
Código
90.03.02.273
Peso do portão
De 400Kg até 700Kg
Ciclo de abertura
40 ciclos/hora
Cor
Cinza e Preto
Aplicação
Sistema de Automatização de Portões Deslizantes
Instalação Elétrica
2 fios para rede elétrica. Instalação mecânica fixado no piso.
Motor
Weg - Monofásico | Potência: 1/4 HP | Isolamento: Classe F | Rotação nominal: 1400 rpm (60Hz) e 1180 rpm (50 Hz) | Grau de Proteção: IP-44 | Termo-proteção: 155ºC ±5°C | Capacitor: 10uF x 400V (220 Vac)
Embreagem
Eletrônica - ajustada na central de comando
Redutor
Tipo: eixo sem fim | Redução: 1/30
Material
Pinhão: Aço 1020 | Coroa: Nylon natural | Eixo: Aço 1020 | Desbloco (operação manual para falta de energia) = com chave e alavanca nylon 30%FV e 5%UVV
Itens inclusos
Manual, certificado de garantia, 2 Transmissores e Central 1F NXT e acionadores de fim de curso
Ajustes
Embreagem eletrônica, pausa (tempo p/ fechamento automático)
Temperatura de operação
-10 a 40ºC (ambiente)
Frequência
50Hz/60Hz
Alimentação
220 Vac
Dimensão da Embalagem
245x231x223mm
Consumo
3W (Stand by)/200W (máx. em regime)
Peso
7,0Kg

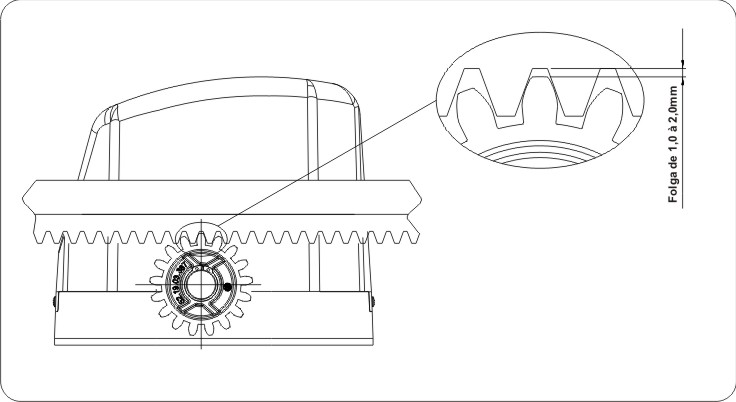

Esquema de Instalação
Esquema de Instalação:
Recursos
Recurso:
https://hdl.com.br/sites/default/files/produtos/recursos/manual_motor_nxt.pdf
Código:
90.03.02.273

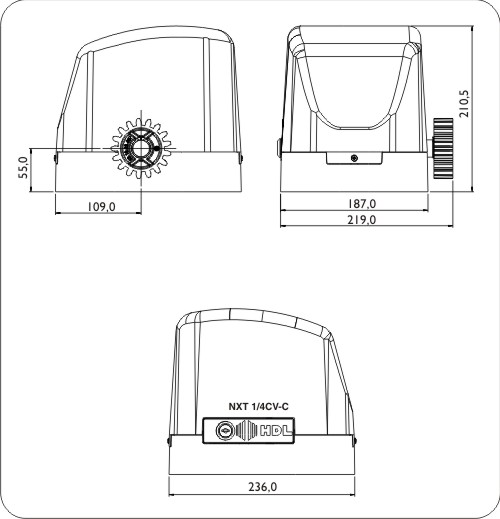

Dimensões:
