Motor NXT-SI 1/3CV 127V c/ Central 1F NXT, 2 Rádios e Cremalheira de 3,2m

[1]

NXT-SI é o automatizador de portões HDL destinado aos portões deslizantes (de correr) com regime máximo (número de aberturas) de 60 ciclos/hora e peso máximo de 1000Kg*. Compacto, com motor elétrico de 1/3 HP, fim de curso magnético e fabricado para oferecer a solução ideal para seu portão deslizante. * = peso máximo desde que o portão esteja em perfeito estado de funcionamento e que uma pessoa possa abrir manualmente sem esforço físico.

Abas horizontais

Especificações
Especificações:

Especificações

Modelo
Motor NXT-SI 1/3CV 127V c/ Central 1F NXT, 2 Rádios e Cremalheira de 3,2m
Código
90.03.02.285
Peso do portão
De 700Kg a 1000Kg
Ciclo de abertura
60 ciclos/hora
Cor
Cinza e Preto
Aplicação
Sistema de Automatização de Portões Deslizantes
Instalação Elétrica
2 fios para rede elétrica. Instalação mecânica fixado no piso.
Motor
Weg - Monofásico | Potência: 1/3 HP | Isolamento: Classe F | Rotação nominal: 1470 rpm (60Hz) e 1280 rpm (50 Hz) | Grau de Proteção: IP-44 | Termo-proteção: 155ºC ±5°C | Capacitor: 10uF x 400V ( 220 Vac )
Embreagem
Eletrônica - ajustada na central de comando
Redutor
Tipo: eixo sem fim
Material
Pinhão: Aço 1020 | Coroa: Bronze | Eixo: Aço 1020 | Desbloco (operação manual para falta de energia) = com chave e alavanca nylon 30%FV e 5%UVV
Itens inclusos
Manual, certificado de garantia, 2 Transmissores, Central 1F NXT, Cremalheira de 3,2m e acionadores de fim de curso
Ajustes
Embreagem eletrônica, pausa (tempo p/ fechamento automático)
Temperatura de operação
-10 a 40ºC (ambiente)
Alimentação
127 Vac
Frequência
50Hz/60Hz
Dimensão da Embalagem
245x231x223mm
Consumo
3W (Stand by)/200W (máx. em regime)
Peso
7,5Kg
Recursos
Recurso:
https://hdl.com.br/sites/default/files/produtos/recursos/manual_motor_nxt_127v_1.pdf
Código:
90.03.02.285

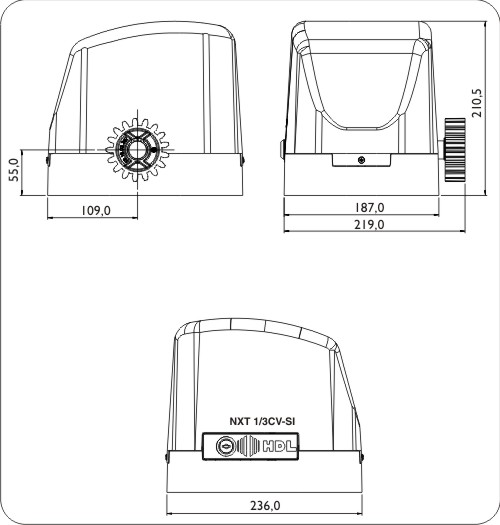

Dimensões:
